Novo método de IA aprimora a visão 3D por raios X

Introdução

Tomografia 3D por raios X está no centro da análise moderna de materiais, de chips a baterias. Em janeiro de 2026, o TechXplore destacou um avanço que ataca o calcanhar de Aquiles do método, o missing wedge, com um novo motor de reconstrução guiado por IA chamado PFITRE. O trabalho vem do NSLS-II, o síncrotron do Departamento de Energia dos Estados Unidos em Brookhaven, e reporta imagens mais nítidas mesmo com ângulos limitados de aquisição.

A pesquisa técnica de base foi publicada em 19 de julho de 2025 na npj Computational Materials. O artigo descreve como uma rede neural do tipo U-net, modificada com blocos residuais densos e convoluções dilatadas, atua como regularizador perceptual dentro de um esquema iterativo baseado em ADMM. O objetivo é simples e direto, manter a fidelidade física dos dados, mas recuperar detalhes que algoritmos convencionais borram quando faltam projeções.

O que muda na tomografia 3D por raios X com IA

Um tomógrafo 3D reconstrói volumes a partir de projeções enquanto o objeto gira. Na prática, amostras reais impõem restrições geométricas que impedem coletar todos os ângulos. Essa lacuna angular cria o conhecido missing wedge, que distorce bordas, alonga estruturas e apaga detalhes finos. O PFITRE foi criado para funcionar nesse cenário, quando não há giro completo e quando a dose precisa ser contida.

O método integra dois mundos. No domínio da física, a solução deve bater com o sinograma medido, respeitando as equações da formação de imagem. No domínio da imagem, uma rede neural treinada em dados sintéticos fornece o “senso de forma” esperado, preenchendo lacunas com base em padrões de bordas e texturas. Em cada iteração, a imagem é ajustada pela rede e validada pelo solucionador físico, o que evita alucinações, melhora a nitidez e mantém coerência com os dados brutos.

Na prática, isso significa que detalhes antes ilegíveis, como linhas finas em circuitos integrados, surgem com definição suficiente para inspeções de defeitos e metrologia geométrica. O TechXplore relata que o beamline Hard X-ray Nanoprobe do NSLS-II alcança resoluções de nanoescala com feixes bilhões de vezes mais brilhantes que um CT hospitalar, mas o benefício só aparece plenamente se a reconstrução consegue lidar com os ângulos ausentes. É aí que o PFITRE faz diferença.

Como o PFITRE resolve o missing wedge

O artigo técnico descreve o PFITRE, Perception Fused Iterative Tomography Reconstruction Engine, que usa ADMM para dividir o problema em dois subproblemas, um no espaço da física e outro no espaço da imagem. No lado físico, a condição é consistência com as medições. No lado da imagem, a rede atua como um regularizador plug and play, melhorando cada estimativa de volume para aproximá-la de um resultado natural e livre de artefatos.

Duas escolhas importam. Primeiro, a arquitetura de rede. A equipe partiu de uma U-net encoder decoder, inseriu blocos residuais densos e convoluções dilatadas para ampliar o campo receptivo e capturar padrões em múltiplas escalas. Segundo, o treinamento. Em vez de depender de datasets limitados de microscopia, foi usado um conjunto sintético rico, com imagens naturais, padrões simulados e micrografias de circuitos. Um gêmeo digital do experimento adicionou ruído, desalinhamento e imperfeições realistas, preparando a rede para as condições do laboratório.

O resultado prático é robustez. O estudo demonstra ganhos com wedges ausentes superiores a 100 graus, uma condição extrema em que métodos convencionais não conseguem manter resolução. Mesmo com projeções esparsas, quando se reduz o número de ângulos para acelerar medidas ou diminuir dose, o PFITRE melhora o volume, apesar de não ter sido treinado especificamente para esse caso.

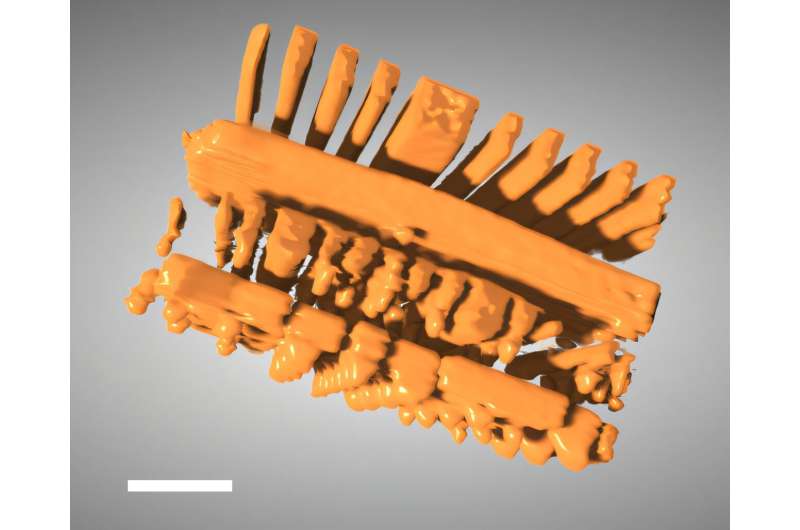

![Reconstrução 3D de circuito integrado com técnica PFITRE]

Resultados, casos de uso e o que dá para fazer agora

Circuitos integrados. O problema de atenuação em ângulos rasantes limita o giro completo em chips planos. Com PFITRE, linhas e camadas metálicas aparecem com melhor continuidade, útil para diagnosticar curtos, vazios e defeitos de interconexão sem laminar a amostra. O TechXplore destaca esse caso como emblemático, já que o missing wedge é crítico para estruturas lineares.

Eletrodos de baterias. A publicação técnica inclui dados de baterias e materiais porosos, mostrando reconstruções mais fiéis da rede de poros e do estado de partículas ativas. Em P&D de baterias, ver microestruturas com menos dose e menos tempo acelera estudos in situ e aumenta a chance de capturar transientes raros durante ciclos de carga e descarga.

Materiais porosos e catálise. Em catalisadores e suportes porosos, a distribuição de porosidade e a conectividade de canais controlam difusão e atividade. O PFITRE ajuda a recuperar geometrias em volumes maiores, mesmo quando a amostra não permite rotação ampla ou quando a janela experimental é curta.

Redução de dose e velocidade. O time do NSLS-II aponta que a abordagem pode reduzir o número de medições necessárias, habilitando estudos in situ mais rápidos e com menos dano por radiação, algo crítico para amostras sensíveis e para campanhas que precisam de throughput alto em beamlines concorridos.

Aplicações em linha de produção e laboratórios. Para inspeção de semicondutores, linhas de qualidade podem se beneficiar de tomografia limitada a determinados ângulos, compatível com fixtures industriais, contanto que a reconstrução seja robusta. Em laboratórios, o ganho de qualidade com poucos ângulos facilita triagens, deixando as campanhas extensas apenas para amostras prioritárias.

![Vista de beamlines de síncrotron, infraestrutura para tomografia]

Por dentro do workflow, do feixe ao volume

O NSLS-II opera beamlines de nanoimagem de alta coerência e brilho, como o Hard X-ray Nanoprobe, o que permite voxelização na escala nanométrica. Porém, brilho extremo não corrige por si só o erro de reconstrução quando faltam ângulos. A combinação de dados excelentes com um motor de reconstrução que incorpora o conhecimento físico e perceptual é o que torna a solução completa. O TechXplore descreve essa relação, brilho e algoritmo, como essencial para destravar amostras antes consideradas inviáveis.

No pipeline de dados, o PFITRE usa um solver linear para garantir consistência com o sinograma e alterna com a U-net para remover artefatos. O artigo detalha ainda o uso do GMRES no subproblema físico e o esquema plug and play no subproblema de imagem, de modo que a rede atua como um regularizador implícito. Essa engenharia reduz o risco de degradação quando a rede corrige demais e preserva a estrutura real.

Limitações, riscos e como mitigar

A equipe reconhece que a implementação atual processa volumes 3D fatia a fatia, o que pode introduzir pequenas inconsistências interplano. Migrar para um processamento volumétrico 3D pleno tende a melhorar consistência, mas exige mais computação. Outro ponto é a cobertura de artefatos. Se o ruído ou a falha do detector não estiverem representados no treinamento, o regularizador pode não corrigi-los. Ampliar o dataset sintético e incluir mais artefatos é prioridade nas próximas versões.

Há ainda a questão de generalização. Embora os resultados mostrem robustez em diferentes amostras e modos de microscopia de raios X, qualquer regularizador treinado carrega viés do seu dataset. A estratégia de usar um gêmeo digital com ruído, desalinhamento e padrões variados é uma forma pragmática de mitigar, e os testes com projeções esparsas sugerem que o método extrapola bem. Mesmo assim, validação cruzada com dados independentes continua necessária.

Impacto para chips, baterias e além

Semicondutores. Fabricantes e laboratórios podem inspecionar metalizações, vias e TSVs com mais confiança quando o giro total é inviável. Detecção precoce de poros e delaminações evita retrabalho caro e reduz tempo de falha. O caso de ICs é enfatizado tanto no resumo jornalístico quanto no artigo técnico.

Armazenamento de energia. Em eletrodos, o acesso a volumes representativos com menos dose acelera estudos de degradação e otimização de formulações. No contexto de beamlines de alto brilho, essa economia de ângulos e dose libera agenda e permite campanhas paramétricas mais amplas em menos tempo.

Pesquisa básica. Materiais porosos, ligas complexas, compósitos e biomateriais se beneficiam quando é possível medir amostras maiores, com geometrias desafiadoras e tempos de aquisição menores, sem sacrificar fidelidade física.

Passos práticos para adoção

• Avaliar seu regime angular e restrições mecânicas. Se a janela de rotação for limitada por fixture ou atenuação, a classe de problemas do missing wedge está presente e justifica explorar PFITRE ou abordagens equivalentes. Documente o intervalo ausente e a densidade de projeções por campo de visão.
• Mapear artefatos recorrentes do seu setup. Ruído do detector, drift de amostra, desalinhamento e defeitos de pixel devem estar representados no seu gêmeo digital de treinamento. Isso reduz risco de falhas fora de distribuição.
• Validar com phantoms e dados rotulados. Antes de migrar amostras críticas, teste em padrões com geometria conhecida e compare PFITRE com seu baseline iterativo, por exemplo FISTA, para medir ganhos de SSIM, PSNR e erro geométrico.
• Planejar infraestrutura de computação. Processamento 3D pleno tende a exigir mais GPU e memória. Mesmo no modo slice a slice, lotes grandes aceleram iteração. Alocar recursos junto ao beamline, usando clusters próximos ao detector, reduz latência para workflows in situ.

O que observar nos próximos 12 meses

• Evolução do PFITRE para processamento 3D volumétrico e inclusão de artefatos adicionais no treinamento. Ganhos de consistência entre slices são esperados.
• Integração com plataformas de controle de experimento em tempo real. A comunidade do NSLS-II vem explorando agentes de IA no loop experimental e frameworks modulares para orquestrar medições entre beamlines. Esse ecossistema facilita usar reconstrução guiada por IA como feedback para decidir onde medir em seguida.
• Ganhos de throughput em beamlines de alta demanda. Atualizações de RF e projetos de brilho mais alto mantêm o feixe estável e abrem margem para campanhas maiores, o que combina bem com métodos de reconstrução que pedem menos projeções.

Reflexões e insights

Integração de IA com modelos físicos está deixando de ser promessa e se tornando padrão para problemas inversos com dados incompletos. O PFITRE evita o principal risco da IA em imagem científica, a tentação de otimizar aparência sem garantir verdade física. Ao fechar o ciclo com um solver que exige consistência com o sinograma, o método coloca limites claros ao que a rede pode inventar. Isso aumenta a confiança de engenheiros de qualidade e cientistas que precisam tomar decisões baseadas em evidência, não em artefatos bonitos.

Outro ponto é estratégia de treinamento. Usar um gêmeo digital com ruído e imperfeições aproxima a rede do mundo real, reduz fragilidade fora de distribuição e acelera transferência entre amostras. Em ambientes de P&D, onde cada campanha tem peculiaridades, essa abordagem pragmática vale mais do que perseguir datasets perfeitos.

Conclusão

A tomografia 3D por raios X ganha um aliado sólido com o PFITRE. Ao unir regularização perceptual com um núcleo de reconstrução baseado em física, a técnica entrega volumes mais nítidos com menos dados, mantendo fidelidade científica. Para semicondutores, baterias e materiais porosos, isso significa análises mais rápidas, menor dose e decisões mais confiáveis.

Os próximos passos, processamento 3D pleno, datasets de treinamento mais diversos e integração com controle em tempo real de experimentos, devem consolidar esse padrão. Em um cenário de beamlines cada vez mais brilhantes e agendas disputadas, reconstruções eficientes e fisicamente consistentes deixam de ser luxo e viram diferencial competitivo.
