SkyWater lança chip 3D dos EUA que vence a parede de memória

Introdução

Chip 3D para IA deixou de ser promessa distante e já está em wafer feito nos EUA. Em 21 de dezembro de 2025, o SciTechDaily destacou o primeiro chip 3D monolítico fabricado em uma foundry comercial americana, a SkyWater Technology, em um projeto conjunto com Stanford, Carnegie Mellon, Penn e MIT. O protótipo empilha memória e computação verticalmente e ataca de frente a parede de memória, o gargalo que limita IA moderna.

O que torna este chip 3D para IA relevante é que os ganhos não ficaram só no laboratório acadêmico. O dispositivo foi produzido em linha comercial, com a maior densidade de interconexões 3D já demonstrada pelo grupo, mostrou cerca de 4 vezes mais throughput que equivalentes 2D e, em simulações com cargas reais como as do LLaMA, chegou a 12 vezes. Os autores estimam ainda um caminho plausível para 100 a 1000 vezes de melhoria em energia versus atraso.

O artigo a seguir explica por que esse desenho monolítico contorna o gargalo entre CPU, GPU e memória, como foi possível empilhar camadas sem danificar o que está abaixo, quais números já estão na mesa, e o que muda para data centers, fornecedores e desenvolvedores de modelos.

Por que a parede de memória trava a IA moderna

A parede de memória acontece quando o motor de cálculo acelera e o abastecimento de dados não acompanha. Chips 2D típicos concentram a computação em um plano, com pouca memória realmente próxima. Dados cruzam vias longas e poucas, criam congestionamento e desperdício energético, especialmente em modelos grandes de IA. Foi assim que chegamos a arquiteturas que dependem de pilhas de HBM, interposers avançados e ligações 2.5D, mas o salto de eficiência por simplesmente encolher transistores está no limite.

O chip 3D para IA muda o jogo pela proximidade física. Ao empilhar memória e lógica, e conectar tudo com uma malha vertical densa, o trajeto entre onde o dado está e onde ele é processado fica curto. Isso reduz latência, aumenta throughput e, principalmente, derruba o custo energético de mover bits, o verdadeiro vilão em cargas de IA de larga escala. As equipes relatam ganhos mensuráveis de desempenho, sem recorrer a nós de litografia extremos.

O que faz este chip 3D ser diferente dos empilhamentos tradicionais

Muitos empilhamentos 3D no mercado unem chips prontos. Os vínculos entre as camadas são mais grossos e esparsos, o que limita a largura de banda vertical. A novidade aqui é o processo monolítico. As camadas são fabricadas sequencialmente, uma sobre a outra, com temperaturas baixas o bastante para não degradar os dispositivos de baixo. Com isso, a equipe obtém densidade de interconexões muito superior e integra memória e lógica de forma íntima, camada a camada.

Esse caminho só é viável se a tecnologia de materiais e processos for compatível com baixa temperatura. Relatos da cobertura técnica indicam uso de transistores de nanotubos de carbono combinados com memórias resistivas sobre camadas CMOS, fabricados na linha de 200 mm da SkyWater em nós na faixa de 90 a 130 nm, com processo abaixo de 415 graus Celsius. O resultado é um die realmente 3D, não apenas dois chips colados, e com ganhos já mensurados em throughput.

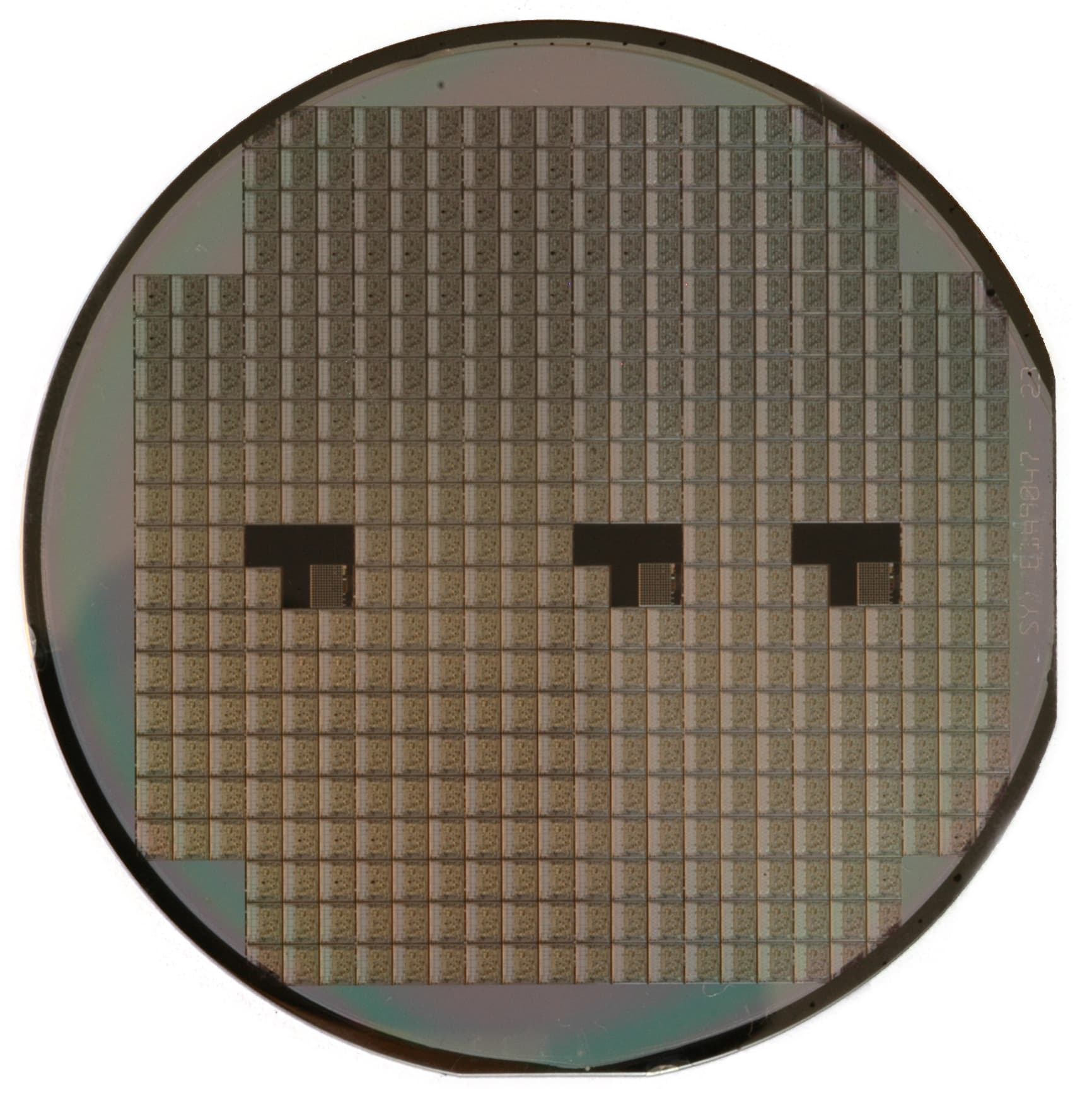

![Wafer de silício, base para fabricação do chip 3D]

Números que importam, da bancada às simulações

Os dados divulgados até agora trazem três pontos práticos para quem avalia adoção de hardware:

• Ganho de 4 vezes em throughput, mantendo latência e área comparáveis a desenhos 2D equivalentes. Isso é resultado direto da proximidade entre memória e computação e das interconexões verticais densas.
• Escalabilidade do ganho com mais camadas. Em simulações com workloads de IA inspiradas no LLaMA, pilhas mais altas entregaram até 12 vezes de melhoria, sinal de que a arquitetura 3D monolítica escala não só em densidade, mas também em eficiência de comunicação.
• Rota para 100 a 1000 vezes de avanço em energia versus atraso, métrica que combina desempenho e consumo. Isso aponta para reduções reais de TCO em data centers focados em treinamento e inferência.

Esses resultados foram apresentados no 71º IEEE IEDM, em dezembro de 2025, o principal fórum de dispositivos eletrônicos do mundo, o que dá lastro científico e técnico ao anúncio.

Como isso conversa com a evolução de memória, HBM e 3D DRAM

O mercado de IA vinha extraindo banda com HBM e módulos de alta densidade, e a rota continua. Fabricantes como a SK hynix já divulgaram mapas até 2031 com DDR6, GDDR8, LPDDR6 para data center e 3D DRAM futura, além da evolução de HBM4 para HBM5E. São peças importantes e continuarão no tabuleiro.

A diferença do chip 3D para IA monolítico é minimizar o vai e vem entre matriz de compute e pilhas de memória externas. Em vez de mais canais externos, a proposta é encurtar drasticamente as distâncias internas e multiplicar vias verticais. O hardware deixa de brigar com a parede de memória e passa a redesenhar as portas e corredores dentro do próprio edifício do chip. Em termos práticos, isso pode aliviar gargalos de modelos com janelas de contexto longas e operações intensivas de atenção, onde a movimentação de dados domina o custo.

O que muda para data centers, fabricantes e equipes de IA

• Planejamento de capacidade. Com ganhos de throughput já demonstrados e uma trajetória clara de incremento por camadas, a consolidação de cargas em menos servidores fica mais viável. Isso implica repensar resfriamento e densidade por rack, agora com foco também em dissipação volumétrica, já que a pilha aumenta a densidade de potência.
• Estratégia de fornecedores. O fato de o protótipo ter sido fabricado integralmente em uma foundry comercial dos EUA, a SkyWater, abre uma avenida de supply chain doméstico para soluções de IA. Em 2025, a empresa reforçou seu portfólio de IPs e plataformas de nós maduros, sinalizando ambição de ampliar o leque de SoCs confiáveis produzidos em território americano.
• Software e modelos. Para extrair ganhos máximos, compiladores e runtimes precisarão conhecer a hierarquia de memória empilhada e a topologia de interconexões. O histórico recente mostra que mudanças de hardware vencem quando a pilha de software absorve bem as novas características, como vimos no ecossistema de GPUs com HBM.

Bastidores técnicos, o que faz a pilha ficar de pé

Construir 3D monolítico em foundry comercial não é apenas uma façanha de laboratório. Pede três elementos em conjunto:

1. Materiais e dispositivos compatíveis com baixa temperatura, como transistores de nanotubos de carbono e memórias resistivas, que podem ser depositados e formados sem degradar metalizações e dielétricos já existentes nas camadas inferiores.
2. Roteamento vertical ultradenso, com vias que conectam camadas com perdas e capacitâncias baixas. Embora o projeto não dependa estritamente de TSVs clássicos, o conceito de comunicação vertical massiva é central e está bem documentado em abordagens 3D mais tradicionais.
3. Fluxo de fabricação validado fim a fim em linha de volume, que garanta rendimento e repetibilidade. O anúncio destaca que todo o processamento foi feito na instalação de Bloomington, Minnesota, em ambiente comercial, com participação ativa do time de desenvolvimento da SkyWater.

![Diagrama de vias através do silício, conceito de interconexão vertical]

Casos de uso imediatos e próximos passos

• Inferência de modelos grandes com janelas de contexto estendidas. A interconexão vertical densa ataca a etapa que mais pesa em custo energético, a movimentação de dados. Em cenários onde HBM já está no limite, empilhar memória local pode liberar caminho para latências menores e custos mais previsíveis.
• Treinamento distribuído com pipelining profundo. A arquitetura 3D pode favorecer particionamento mais eficiente de modelos entre camadas lógicas, reduzindo troca externa e gargalos entre nós de cluster. Esses ganhos dependem de frameworks ajustados para hierarquias 3D de memória.
• Edge de alto desempenho. Nós maduros como 90 a 130 nm simplificam integração de interfaces analógicas e digitais robustas. Com memória perto do compute, aplicações de visão embarcada, robótica e 5G privada podem ganhar autonomia computacional com consumo menor.

Limitações, riscos e o que observar em 2026

Nenhuma arquitetura vem sem trade-offs. Três pontos merecem monitoramento:

• Dissipação térmica. Ao aproximar fontes de calor no eixo vertical, a extração de calor exige engenharia térmica cuidadosa. A boa notícia é que a densidade de interconexão também pode carregar sensores e controle térmico mais granulares.
• Ferramentas de EDA. O sucesso do chip 3D para IA depende de PDKs, place and route e verificação com consciência de múltiplas camadas. A presença do projeto no IEDM 2025 indica que isso já está no radar dos fornecedores, mas maturidade de fluxo se prova em tape-outs subsequentes.
• Cadeia de suprimentos e escala. A fabricação em foundry comercial americana é um marco, porém produção em volume exige acordos de IP, bibliotecas, memória integrada e packaging compatíveis. SkyWater vem ampliando seu ecossistema de IP e sinaliza foco em nós maduros com confiabilidade para automotivo e industrial, um terreno fértil para essa classe de dispositivos 3D.

O que significa para a corrida global de IA

Enquanto alguns players avançam por mais HBM e módulos customizados, a rota do chip 3D para IA monolítico oferece um segundo eixo de escala, a terceira dimensão. O recado do IEDM 2025 é direto. Não se trata apenas de performance bruta, trata-se de capacidade de fabricar esses dispositivos em solo doméstico e treinar engenheiros na prática. Stanford, CMU, Penn e MIT destacaram que o esforço inclui formação de equipes para a nova era 3D, alinhado a iniciativas como o Microelectronics Commons e hubs regionais de hardware para IA.

Em termos de estratégia, isso pode reequilibrar a dependência de nós de ponta exclusivamente para computação de IA. Com 3D monolítico e memória integrada, nós maduros ganham nova vida para certas classes de aceleradores, o que amplia a base de manufatura e dilui riscos geopolíticos. Para quem está construindo produtos, abre espaço para roadmaps que combinam chips 3D e memórias externas de alta banda, em vez de apostar tudo em um único vetor tecnológico.

Conclusão

O primeiro chip 3D monolítico fabricado comercialmente nos EUA é um divisor de águas para IA. Com ganhos de 4 vezes já medidos e projeções de dois dígitos em pilhas mais altas, a arquitetura reduz o custo de mover dados e ataca o gargalo que define os limites da IA atual. O fato de nascer em foundry doméstica, apresentado no IEDM 2025, aumenta a confiança de que a tecnologia pode ganhar escala e chegar a produtos reais.

O próximo capítulo depende da maturidade de ferramentas, da padronização de IPs e da capacidade de softwares explorarem a hierarquia vertical de memória. Se a indústria alinhar esses vetores, chip 3D para IA deve migrar rapidamente de protótipos de laboratório para uma nova geração de aceleradores mais rápidos e eficientes, com impacto direto em custo, consumo e disponibilidade de computação para modelos cada vez maiores.
